Polyamid 6 Kristal mi, Amorf mu? PA6 Yapısı Açıklaması

Polyamid 6 Yarı Kristallidir — Tamamen Kristal Değildir, Tamamen Amorf Değildir

Yaygın olarak Naylon 6 veya polikaprolaktam olarak bilinen Poliamid 6 (PA6), bir yarı kristal termoplastik polimer . Bu, aynı anda hem kristalin alanları (moleküler zincirlerin sıralı, tekrar eden desenler halinde düzenlendiği bölgeler) hem de zincir dizilişinin düzensiz kaldığı amorf alanları içerdiği anlamına gelir. Ne basit bir tuz kristali gibi tamamen kristaldir, ne de sıradan bir cam gibi tamamen amorftur.

Bu çift fazlı mikro yapı, bunun temel nedenidir. Poliamid 6 olduğu gibi gerçekleştirir. Kristal fraksiyon ona güç ve sertlik kazandırırken, amorf fraksiyon esnekliğe, darbe direncine ve su gibi küçük molekülleri absorbe etme yeteneğine katkıda bulunur. Bu iki aşama arasındaki dengeyi anlamak, endüstriyel veya mühendislik bağlamlarında parça tasarlayan, malzeme seçen veya PA6'yı işleyen herkes için çok önemlidir.

Yaygın bir yanılgı, PA6'nın nasıl işlendiğine bağlı olarak "kristalin" veya "amorf" olduğudur. Gerçekte, her fazın oranı işleme koşulları, termal geçmiş ve nem içeriğine göre değişir; ancak her iki faz da katı Poliamid 6'da her zaman bir dereceye kadar mevcuttur. Söndürülerek soğutulan PA6, yüzde birkaç kadar düşük bir kristallik indeksine sahip olabilirken, yavaş yavaş soğutulan veya tavlanan malzeme yaklaşık %35'e ulaşabilir. Her iki uç da tamamen bir faz veya diğeri olan bir malzeme üretmez.

PA6 Bağlamında Yarı Kristal Aslında Ne Anlama Geliyor?

Polimer bilim insanları bir malzemeyi yarı kristal olarak tanımladığında nanometre ölçeğindeki belirli bir mikro yapıya atıfta bulunuyorlar. Katı halde, Poliamid 6, amorf ara katman bölgeleriyle ayrılmış, yaklaşık 5 ila 15 nm kalınlığında ince, plaka benzeri düzenli bölgeler olan kristal lamel yığınları halinde düzenlenir. Bu katmanlı yığınlar, polarize ışık mikroskobu altında gözlemlenebilen ve eriyik kristalize yarı kristalli polimerlerin karakteristiği olan, küreselitler adı verilen daha büyük küresel üst yapılar oluşturur.

PA6'da kristalleşmenin arkasındaki itici güç, bitişik polimer zincirleri boyunca amid (-CO-NH-) grupları arasında moleküller arası hidrojen bağlarının oluşmasıdır. Van der Waals etkileşimlerinden daha güçlü ancak kovalent bağlardan daha zayıf olan bu bağlar, zincirleri paralel düzenlemelere kilitler ve kristalleşmeyi termodinamik olarak olumlu kılan enerji avantajı yaratır. Ancak uzun, dolaşmış zincirler katılaşma sırasında tamamen yeniden düzenlenemez. Önemli bir kısmı her zaman düzensiz konfigürasyonlarda sıkışıp kalır ve amorf fazı oluşturur.

İki faz arasındaki yoğunluk farkı yapısal farklılıklarını yansıtır: PA6'nın kristal fazının yoğunluğu yaklaşık 1,24 g/cm³ iken amorf fazın yoğunluğu yaklaşık 1,08 g/cm³'tür. - yaklaşık %15'lik bir boşluk. Bu nedenle bir PA6 numunesinin yığın yoğunluğunun ölçülmesi, kristallik derecesini tahmin etmek için kullanılan dolaylı bir yöntemdir; ancak diferansiyel taramalı kalorimetre (DSC) ve geniş açılı X-ışını saçılımı (WAXS) gibi daha kesin teknikler laboratuvar uygulamalarında standarttır.

Kritik olarak, PA6'daki amorf bölgelerin hepsi aynı değildir. Araştırmacılar, hareketli amorf fraksiyon (MAF) (cam geçiş sıcaklığının üzerinde işbirlikçi segmental harekete maruz kalmakta serbest olan zincirler) ile katı amorf fraksiyon (RAF) arasında ayrım yapıyor. RAF, kristal lamel yüzeylerine yakınlığı nedeniyle geometrik olarak sınırlanan zincir parçalarından oluşur ve bu da onlara toplu cam geçiş sıcaklığının üzerinde bile sınırlı hareket kabiliyeti sağlar. PA6'da önemli miktarda RAF'ın varlığı, basit iki fazlı modellerin malzemenin yapısal karmaşıklığını önemli ölçüde küçümsediği anlamına gelir.

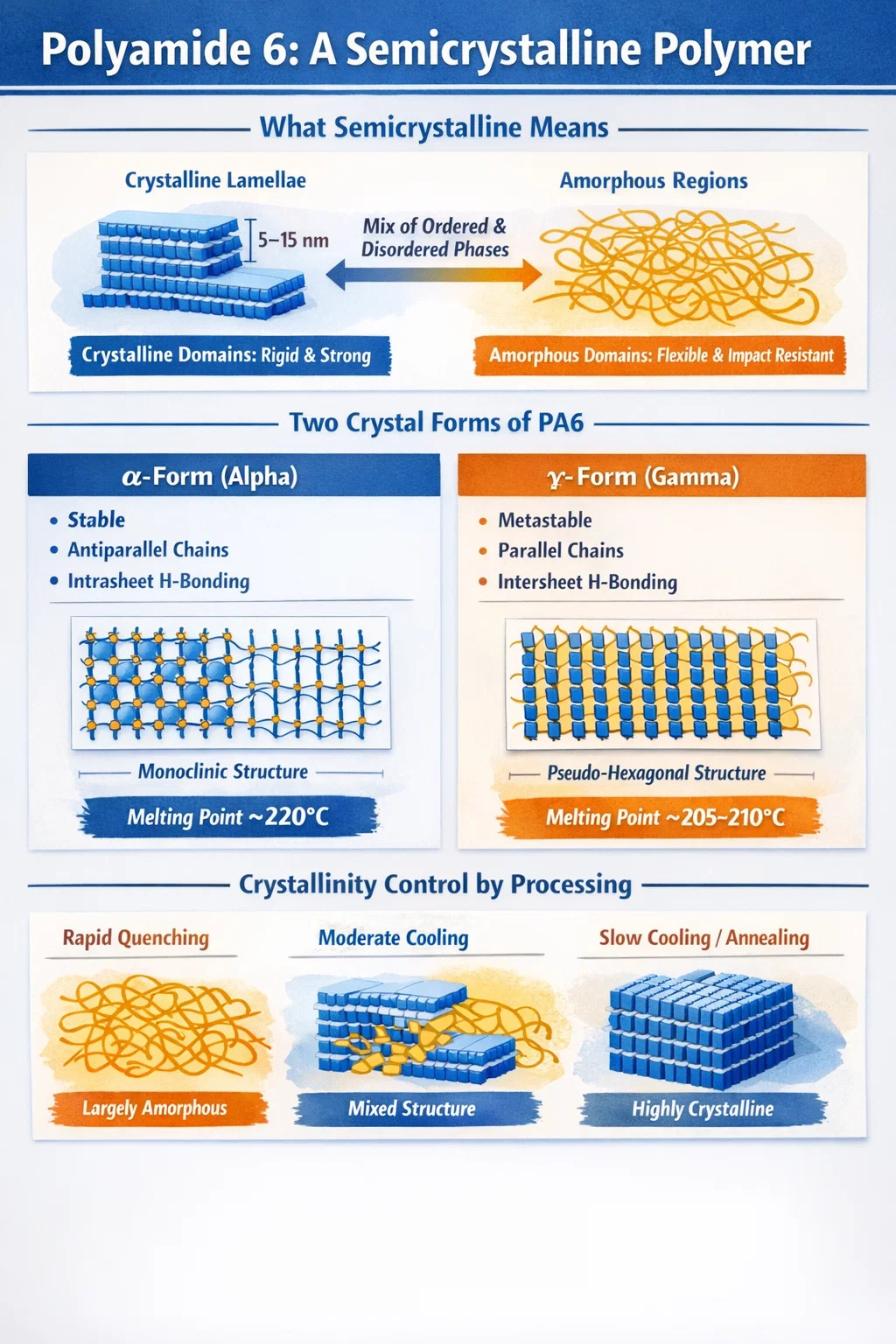

Polyamid 6'nın İki Ana Kristal Formu: Alfa ve Gama

Poliamid 6 tek bir benzersiz kristal yapı halinde kristalleşmez. Kristalin polimorfizm sergiliyor, yani nasıl işlendiğine bağlı olarak polimorf adı verilen farklı kristal yapılar oluşturabiliyor. İki birincil polimorf, her biri farklı atomik düzenlemelere ve mekanik sonuçlara sahip olan alfa (α) formu ve gama (γ) formudur.

Alfa (α) Kristal Formu

α-formu, Poliamid 6'nın termodinamik olarak stabil polimorfudur. Bitişik polimer zincirlerinin birbirine antiparalel olarak ilerlediği monoklinik bir birim hücreye sahiptir. α-formundaki hidrojen bağı öncelikle düzlemsel tabakalar içinde (tabaka içi hidrojen bağı olarak adlandırılır) meydana gelir ve iyi organize edilmiş, enerji açısından uygun bir yapı üretir. a-formu yaklaşık 220°C'de erir ve PA6 yavaş soğutma koşulları altında (tipik olarak saniyede yaklaşık 8°C'nin altındaki soğutma hızlarında) veya 150°C'nin üzerinde tavlama sonrasında kristalleştiğinde tercih edilir. Daha yüksek yapısal düzen derecesi, γ-formuna kıyasla daha yüksek bir Young modülüne karşılık gelir.

Gama (γ) Kristal Formu

Bazen sözde altıgen veya mezofaz olarak tanımlanan γ-formu, PA6'nın daha hızlı soğutma hızlarında (kabaca 8°C/s ile 100°C/s arasında) işlendiği durumlarda, örneğin fiberlere eriyik eğirme veya soğuk kalıplarla enjeksiyon kalıplama sırasında baskın olan, yarı kararlı bir polimorftur. γ-formunda, zincirler antiparalel yerine paralel uzanır ve hidrojen bağı doğası gereği ara tabakadır; bitişik hidrojen bağlı tabakalar arasında meydana gelir. γ-formu kinetik olarak hapsedilir ve tavlama veya sıcak suya maruz bırakma üzerine α-formuna dönüşebilir. PA6/kil nanokompozitlerinde γ-formu, kil trombositlerinin çekirdekleştirici etkisi nedeniyle sürekli olarak tercih edilir.

Bu Polimorfizm Uygulamada Ne Anlama Geliyor?

Mühendisler ve işlemciler için PA6'daki kristalin polimorfizm soyut bir akademik kavram değildir. Soğuk bir kalıpla ve hızlı çevrim süresiyle üretilen kalıplanmış bir PA6 parçası ağırlıklı olarak γ-formunda kristaller içerecektir; sıcak kalıp ve yavaş soğutmayla kalıplanan aynı reçine ise daha fazla α-formu içerecektir. Ortaya çıkan mekanik özellikler (sertlik, yorulma direnci, boyutsal stabilite), aynı kalitede Poliamid 6'dan yapılmış olsalar bile bu iki parça arasında ölçülebilir şekilde farklılık gösterecektir. Bu nedenle soğutma hızlarının ve kalıp sıcaklıklarının kontrol edilmesi, bitmiş PA6 parçalarının mikro yapısını ayarlamak için temel araçlardan biridir.

PA6'nın Tipik Kristallik Aralığı ve Neden Göreceli Olarak Düşük

Poliamid 6'nın mikro yapısının birçok mühendisi şaşırtan bir yönü, kristalliğinin polietilen gibi daha basit kristalleşebilen polimerlerle karşılaştırıldığında gerçekte ne kadar düşük olduğudur. Eriyik kristalize PA6 tipik olarak %35 veya altında kristallik indeksi işleme koşullarına ve termal geçmişine bağlı olarak. Bu, en uygun yavaş soğuma koşulları altında bile hacimce malzemenin çoğunluğunun amorf kaldığı anlamına gelir.

Bu şaşırtıcı derecede düşük kristalliğin nedeni, katılaşmış eriyikteki PA6'nın zincir topolojisinde yatmaktadır. Etkili bitişik yeniden giriş katlama kapasitesine sahip nispeten basit, esnek zincirlere sahip olan polietilenin aksine, PA6 zincirleri, verimli kristalleşme için gerekli olan işbirlikçi zincir hareketlerini engelleyen güçlü zincirler arası hidrojen bağları ile karakterize edilir. Ek olarak, uzun, dolaşmış polimer zincirleri, eriyik içindeki rastgele bobin konfigürasyonlarından hızla yeniden düzenlenemez. Eriyik kristalize poliamidler için yaygın olarak kabul edilen bir yapısal model, zincirlerin, farklı kristal lamelleri birbirine bağlayan kristaller arası bağlantı zincirleri ile birlikte çok sayıda uzun, bitişik olmayan yeniden giriş döngüleri oluşturduğunu açıklar. Bu düzensiz döngü yapısı doğal olarak kristal lamellerin arasında kalın bir amorf katman oluşturur; PA6'da amorf ara katman tipik olarak kristal lamellerin kalınlığının yaklaşık iki katıdır.

Karşılaştırıldığında, zincirlerin yeniden organize olmak için çok daha fazla zamana ve özgürlüğe sahip olduğu çözeltide yetiştirilen PA6 tek kristallerinin kristalliği çok daha yüksek olabilir, ancak bu, herhangi bir pratik işleme senaryosunda ticari PA6'yı temsil etmez. Gerçek enjeksiyonla kalıplanmış, ekstrüde edilmiş veya fiberle bükülmüş PA6 her zaman önemli miktarda amorf fraksiyon içerir.

PA6'nın söndürülmesiyle soğutulması (örneğin, henüz erimiş bir numunenin buzlu suya hızlı bir şekilde daldırılması), neredeyse tamamen amorf bir duruma yaklaşan, son derece düşük kristalliliğe sahip malzeme üretebilir. Bu söndürülmüş PA6, yaklaşık 50-55°C'lik cam geçiş sıcaklığının üzerinde yeniden ısıtıldığında daha sonra soğuk kristalleşmeye uğrayabilir ve ağırlıklı olarak amorftan yarı kristale dönüşebilir. Bu davranış, söndürülerek soğutulmuş PA6'nın ısıtma taraması sırasında soğuk kristalleşme ekzoterminin ortaya çıktığı DSC deneylerinde kolaylıkla gözlemlenebilir.

İşleme Koşulları Poliamid 6'nın Kristal Yapısını Nasıl Kontrol Ediyor?

Polyamid 6, hassas ve değişken bir mikro yapıya sahip yarı kristal olduğundan, işlendiği koşullar, son parçanın özelliklerini büyük ölçüde belirler. Bu, bir mühendislik malzemesi olarak PA6 ile çalışmanın pratik açıdan en önemli yönlerinden biridir.

Soğutma Hızı

Soğutma hızı, enjeksiyonla kalıplanmış ve ekstrüde edilmiş PA6'da hem kristallik derecesini hem de polimorf dağılımını kontrol eden baskın değişkendir. Saniyede yaklaşık 8°C'nin altındaki soğutma hızlarında, α-formu baskın kristal fazdır. Yaklaşık 8°C/s ile 100°C/s arasında y-formu baskındır. Hızlı söndürmede elde edilenler gibi çok yüksek soğutma hızlarında kristalleşme büyük ölçüde bastırılır ve ağırlıklı olarak amorf PA6 elde edilir. Pratik enjeksiyonlu kalıplamada, kalıplanmış bir parçanın (soğuk kalıp duvarına karşı en hızlı şekilde soğuyan) dış yüzeyi tipik olarak daha fazla γ-formunda veya amorf malzeme içerirken, çekirdek (daha yavaş soğur) daha fazla α-formunda kristaller içerir. Bu, parça kesiti boyunca bir cilt-çekirdek morfolojisi gradyanı oluşturur.

Kalıp Sıcaklığı

Kalıp sıcaklığının kristallik üzerinde doğrudan etkisi vardır. Daha yüksek kalıp sıcaklıkları (PA6 için, tipik olarak 60-100°C), parça yüzeyinin çekirdeğine göre soğumasını yavaşlatır, genel kristalliği artırır ve α-form kristal gelişimini destekler. Daha düşük kalıp sıcaklıkları kristalliği azaltır ancak kalıptan çıkarmayı basitleştirebilir. Bunun pratik bir sonucu, yüksek kristalliliğe sahip PA6 parçalarının kullanım sırasında daha iyi boyutsal stabilite göstermesidir (kalıplama sonrası oluşan ikincil kristalizasyon azaldığı için), ancak çıkarmadan önce yeterli kristalleşmeyi sağlamak için daha uzun döngü süreleri gerektirebilir.

Tavlama

Poliamid 6 parçalarının tavlanması (bunları erime noktasının altındaki yükseltilmiş bir sıcaklıkta, tipik olarak 140-180°C) tutmak, γ formundaki kristallerin daha stabil α formuna dönüşümünü destekler ve ikincil kristalizasyon yoluyla genel kristallik derecesini arttırır. Tavlama aynı zamanda mevcut kristal lamelleri kalınlaştırma ve iç gerilimleri azaltma eğilimindedir. Mühendisler, yüksek sıcaklıktaki hizmetlere veya zaman içinde boyutsal kararlılığın kritik olduğu uygulamalara yönelik PA6 bileşenlerini sıklıkla tavlar.

İşleme Sırasındaki Nem İçeriği

Su, PA6 işlenmesinde ikili bir rol oynar. Eriyik işleme sırasında nem, eriyik viskozitesini azaltan bir plastikleştirici görevi görür ve yüksek seviyelerde zincir uzunluğunun hidrolitik bozulmasına neden olabilir. Katı halde emilen su, amorf fazdaki zincirler arası hidrojen bağlarını bozar, bu bölgeleri plastikleştirir, çekme mukavemetini ve sertliğini azaltır ve etkili cam geçiş sıcaklığını düşürür. Kristalin faz esas olarak suya karşı geçirimsizdir; nem emilimi tamamen PA6 yapısının amorf bölgelerinden gerçekleşir. Bu nedenle daha fazla kristalli PA6 kaliteleri daha az su emer ve nemli koşullarda daha az kristalli kalitelere göre daha iyi boyutsal stabilite gösterir.

PA6'nın Yarı Kristal Yapısıyla Bağlantılı Temel Termal Özellikler

Polyamid 6'nın yarı kristalli mikro yapısı, onu hem tamamen amorf polimerlerden hem de tamamen kristalli malzemelerden keskin bir şekilde ayıran en önemli termal özelliklerinin birçoğundan doğrudan sorumludur.

• Erime noktası: PA6 kristal alanlara sahip olduğundan gerçek bir erime noktasına sahiptir; a-formu için yaklaşık 220°C. Tamamen amorf polimerler erimez; yalnızca giderek yumuşarlar. PA6'nın keskin erime geçişi, yarı kristalli bir malzemenin tanımlayıcı bir özelliğidir ve PA6'nın iyi tanımlanmış sıcaklıklarda eritilerek işlenebilmesinin nedeni budur.
• Cam geçiş sıcaklığı (Tg): PA6'nın amorf fazı kuru halde yaklaşık 50-55°C'de cam geçişine uğrar. Bu sıcaklığın altında amorf zincirler camsı bir halde donar; onun üzerinde lastik gibi olurlar. Tg, emilen nemin varlığında önemli ölçüde düşer (tam doygunlukta yaklaşık 0°C'ye veya altına kadar) çünkü su amorf alanları plastikleştirir.
• Isı saptırma sıcaklığı (HDT): PA6, erime noktasına yakın bir noktaya kadar önemli ölçüde sertliğini korur çünkü kristalin faz, Tg'nin üzerinde fiziksel bir çapraz bağlantı ağı görevi görür. Bu, Tg'lerinin üzerinde hızla sertliğini kaybeden tamamen amorf polimerlerle tezat oluşturur. Standart test koşulları altında takviyesiz PA6'nın HDT'si tipik olarak 55–65°C aralığındadır; cam elyaf takviyesiyle 200°C ve üzerine çıkar.
• Brill geçişi: PA6 ayrıca serbest malzemede yaklaşık 160°C'de Brill geçişi adı verilen bir katı hal geçişine de uğrar. Bu sıcaklığın üzerinde, a-formlu monoklinik kristal, daha düzensiz hidrojen bağına sahip daha yüksek simetrili bir faza doğru geçiş yapar. Bu geçişin, yüksek servis sıcaklıklarında PA6'nın işleme penceresi ve termal davranışı üzerinde etkileri vardır.

Yarı Kristal Yapı PA6'nın Mekanik Performansını Nasıl Belirler?

Polyamid 6'nın mekanik davranışı, iki fazlı yarı kristalin mikro yapısının doğrudan bir sonucudur. Bu bağlantıyı anlamak, mühendislik uygulamalarındaki hem güçlü yönlerini hem de sınırlamalarını açıklamaya yardımcı olur.

Kristal tabakalar, sertlik ve dayanıklılık sağlayan fiziksel çapraz bağlantılar veya takviye edici alanlar olarak görev yapar. Lamellerin arasındaki ve etrafındaki amorf zincirler, özellikle de bitişik lamellerin arasında uzanan kristaller arası bağlantı zincirleri, deformasyon sırasında stresi taşır ve tokluk ve sünekliğe katkıda bulunur. Bu mimari, PA6'nın oda sıcaklığında gerilme testinde gözlemlenen karakteristik çift verim davranışından sorumludur: amorf alanların deformasyonuyla ilişkili düşük gerinimlerde (kabaca %5-10) bir başlangıç ​​verimi, ardından kristal lamellerin kendilerinin bozulmasıyla ilişkili daha yüksek gerinimlerde ikinci bir verim.

PA6'daki daha yüksek kristallik genellikle daha yüksek sertlik, daha yüksek çekme mukavemeti ve daha iyi sürünme direnci ile ilişkilidir, ancak bu, daha düşük darbe direnci ve kopma uzaması pahasına olur. Daha düşük kristallikteki PA6 (örneğin, hızlı soğutmayla üretilen PA6) daha sert ve daha yumuşak olma eğilimindedir. Bu değiş tokuş, yarı kristalli polimerlerin klasik bir özelliğidir ve PA6 bileşik yapıcılarına ve işlemcilerine, işleme koşulları veya çekirdekleştirici ajanlar yoluyla kristalliği ayarlayarak belirli uygulamalar için özellikleri ayarlama konusunda önemli bir serbestlik sağlar.

Yakın akrabası PA66 (Naylon 6,6) ile karşılaştırıldığında PA6, eşdeğer işleme koşulları altında biraz daha az kristallidir. Bu, PA6'ya biraz daha düşük bir erime noktası (PA66 için ~220°C'ye karşı ~260°C), daha düşük sıcaklıklarda daha iyi işlenebilirlik ve biraz daha iyi darbe performansı sağlarken PA66, yüksek sıcaklıklarda marjinal olarak daha iyi ısı direnci ve sertlik sunar. Her ikisi de yarı kristaldir; fark, malzemelerin temel kristal/amorf yapısından ziyade kristallik derecesinde ve kristal mükemmelliğinde yatmaktadır.

Poliamid 6 ve Amorf Poliamidler: Açık Bir Ayrım

Her ikisi de poliamid ailesine ait olmasına rağmen temel olarak farklı yapı ve özelliklere sahip olduğundan, Poliamid 6 ile amorf poliamidler olarak bilinen malzeme sınıfı arasında açık bir ayrım yapmakta yarar vardır.

PA6, bu makale boyunca tartışıldığı gibi yarı kristalli bir poliamiddir. Buna karşılık, PA 6I/6T kopolimerleri (izoftalik ve tereftalik asitlerle heksametilendiaminin kopolimerleri) gibi amorf poliamitler, tipik olarak farklı geometrideki monomerlerle kopolimerizasyon yoluyla, düzensiz moleküler yapıyı birleştirerek kristalleşmeyi tamamen önleyecek şekilde tasarlanmıştır. Örneğin PA 6I/6T'deki izoftalik birimler, zincirde düzenli paketlemeyi önleyen ve herhangi bir kristal düzeni bastıran bükülmelere neden olarak tamamen amorf bir malzeme sağlar.

Bu farklılığın pratik sonuçları önemlidir. Amorf poliamitler şeffaftır (çünkü ışığı dağıtacak kristal alanlar yoktur), düşük kalıp büzülmesine ve mükemmel boyutsal stabiliteye sahiptirler. Bununla birlikte, PA6'daki kristalliğin sağladığı yüksek sıcaklık sertliğinden yoksundurlar ve hizmet sıcaklıkları, erime noktasından ziyade cam geçiş sıcaklığıyla sınırlıdır. PA6, yarı kristal yapısıyla opak veya yarı saydamdır, daha yüksek kalıp büzülmesi gösterir ve belirgin bir erime noktasına sahiptir; ancak kristal faz nedeniyle sertliğini ve gücünü Tg'sinin çok üzerinde korur.

Bu ayrım malzeme seçerken önemlidir. Orta sıcaklıktaki ortamlarda optik berraklık, sıkı boyut toleransları ve geniş kimyasal direnç gerektiren uygulamalar için amorf poliamidler tercih edilebilir. Yüksek sertlik, aşınma direnci ve 200°C'ye yakın performans gerektiren yapı mühendisliği uygulamaları için yarı kristal PA6 daha uygun seçimdir.

PA6'da Kristalliği Ölçmek İçin Kullanılan Yöntemler

Poliamid 6'daki kristallik derecesi işleme geçmişine göre değiştiğinden ve özellikleri doğrudan etkilediğinden, bunun doğru bir şekilde ölçülmesi pratikte önemlidir. Bu amaçla çeşitli analitik teknikler rutin olarak kullanılmaktadır.

• Diferansiyel Taramalı Kalorimetri (DSC): En yaygın yöntem. Bir PA6 numunesinin erimesi sırasında ölçülen füzyon ısısı, %100 kristalli PA6'nın teorik füzyon ısısıyla karşılaştırılır (a-formu için yaklaşık 241 J/g). Oran kristallik indeksini verir. PA6'nın DSC ısıtma taraması sırasında soğuk kristalleşmeye veya polimorfik geçişlere maruz kalabilmesi ve dikkatli analiz gerektirmesi nedeniyle komplikasyonlar ortaya çıkar.
• Geniş Açılı X-ışını Saçılımı (WAXS): Mevcut kristalin fazlar hakkında doğrudan yapısal bilgi sağlar. Keskin kırınım zirveleri kristal yansımalara karşılık gelir; geniş bir hale amorf katkıya karşılık gelir. Göreceli yoğunlukların entegre edilmesi, kristallik indeksinin hesaplanmasına ve a ve y faz içeriğinin tanımlanmasına olanak tanır.
• Yoğunluk ölçümü: Kristalli ve amorf PA6 önemli ölçüde farklı yoğunluklara sahip olduğundan (1,24 g/cm³ ve 1,08 g/cm³), bir numunenin yoğunluğunun ölçülmesi ve iki fazlı karıştırma kuralının uygulanması, kristallik tahmini sağlar. Bu basit ancak DSC veya WAXS'tan daha az doğrudur.
• FTIR Spektroskopisi: Spesifik kristalin fazlarla ilişkili kızılötesi absorpsiyon bantları, yarı niceliksel analize olanak tanır. PA6 için, α ve γ kristal faz içeriğini ayırt etmek ve ölçmek için 974 cm⁻¹, 1030 cm⁻¹ ve 1073 cm⁻¹'deki karakteristik absorpsiyon bantları kullanılır.

Her tekniğin kendine has güçlü yönleri, sınırlamaları ve varsayımları vardır. Rutin kalite kontrolü için DSC, hızı ve erişilebilirliği nedeniyle en yaygın şekilde kullanılır. Ayrıntılı yapısal karakterizasyon için - özellikle α ve γ fazlarının göreceli oranları önemli olduğunda - DSC ile birleştirilmiş WAXS, en eksiksiz resmi sağlar.

Tasarım, İşleme ve Malzeme Seçimi İçin Pratik Uygulamalar

Mühendisler ve malzeme seçiciler için, Polyamid 6'nın yalnızca "kristal" veya "amorf" olarak etiketlemek yerine yarı kristal olduğunu anlamak, bileşenlerin nasıl tasarlanması, işlenmesi ve kullanılması gerektiği konusunda doğrudan ve somut sonuçlara sahiptir.

Öncelikle PA6 parçaları kalıptan çıktıktan sonra yavaş yavaş kristalleşmeye devam ediyor. Bu kalıplama sonrası kristalleşme, parça uyumunu ve işlevini etkileyebilecek boyutsal değişikliklere (tipik olarak büzülme) neden olur. Yüksek hassasiyetli PA6 bileşenleri, birleştirilmeden önce kontrollü bir ortamda kristalizasyonu tamamlamak için genellikle kontrollü tavlama veya koşullandırma protokolleri gerektirir. Bu adım olmadan, özellikle yüksek sıcaklıklarda ilk birkaç yüz saatlik kullanımda, hizmet sırasında boyutsal kayma meydana gelebilir.

İkincisi, PA6 parçalarının nem şartlandırması, mekanik özellik testinden ve birçok uygulamada kullanılmadan önce standart bir uygulamadır. Yeni kalıplanmış kuru PA6, nemle koşullandırılmış PA6'dan ölçülebilir derecede farklı özelliklere sahiptir çünkü emilen su, amorf fazı plastikleştirir. PA6 sınıfları için yayınlanmış özellik veri sayfaları genellikle hem kalıplanmış kuru (DAM) hem de nemle şartlandırılmış durumlar (tipik olarak %50 bağıl nem şartlandırması) için değerleri bildirir ve farklar önemli olabilir. Darbe dayanımı ve kopma uzaması nem emilimiyle artarken çekme dayanımı, sertlik ve sertlik azalır.

Üçüncüsü, cam elyaf takviyesi PA6'nın kristalleşme davranışını değiştirir. Cam elyaflar, kristalleşmeyi hızlandıran ve kristalleşme sıcaklığını daha yüksek değerlere kaydıran heterojen çekirdeklenme bölgeleri görevi görür. Cam dolgulu kompozitlerde elde edilen PA6 matrisi, eşdeğer soğutma koşulları altında saf PA6'ya göre daha yüksek kristalli ve daha ince yapılı olma eğiliminde olup, cam takviyeli Poliamid 6 kalitelerinin geliştirilmiş sertliğine ve boyutsal stabilitesine katkıda bulunur.

Dördüncüsü, belirli bir uygulama için PA6 ve PA66 arasındaki seçim genellikle yarı kristal yapılarındaki ince farklılıklara bağlıdır. PA66, daha simetrik zincir yapısı ve daha güçlü kristalleşme eğilimi ile biraz daha yüksek kristallik elde eder ve PA6'ya göre yaklaşık 40°C daha yüksek bir erime noktasına sahiptir. Bu, PA66'yı 200°C ve üzeri sıcaklıklardaki uygulamalar için daha uygun hale getirir. PA6'nın daha düşük işlem sıcaklığı, daha iyi yüzey kalitesi ve daha fazla işlem kolaylığı (kısmen daha düşük kristalleşme oranı ve büzülme nedeniyle), birçok hassas enjeksiyonlu kalıplama uygulaması ve elyaf üretimi için onu tercih edilir kılar.
