PA6 Neyi Anlamlandırıyor? Polyamid 6 Açıklaması

PA6 Neyi Anlamlandırıyor?

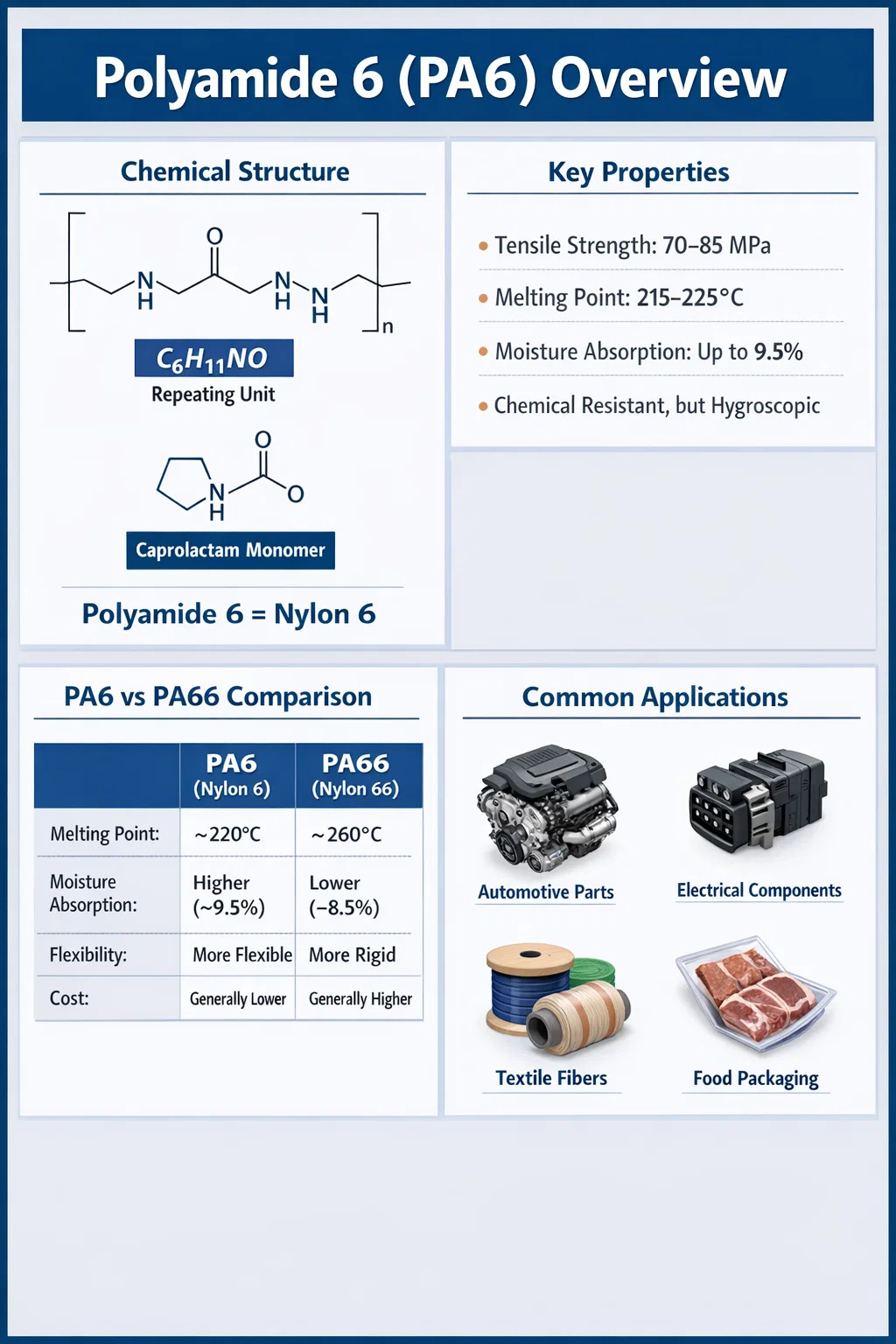

PA6 anlamına gelir Poliamid 6 kaprolaktamın halka açılması polimerizasyonuyla üretilen yarı kristal termoplastik bir polimerdir. Daha geniş naylon ailesine aittir ve dünyada en yaygın kullanılan mühendislik plastiklerinden biridir. "6", kaprolaktamdan (C₆H₁₁NO) türetilen tekrar eden monomer ünitesindeki altı karbon atomunu ifade eder. PA6 aynı zamanda yaygın olarak Naylon 6 olarak da anılır ve her iki terim de aynı temel malzemeyi tanımlar.

Endüstriyel ve teknik bağlamlarda PA6 ve Polyamid 6 birbirinin yerine kullanılır. Mühendislik veri sayfalarında PA6, ticari ürün listelerinde Naylon 6 ve bazen de bilimsel literatürde polikaprolaktam olarak etiketlendiğini göreceksiniz. Etiketine bakılmaksızın, tüm bu isimler, polimer zinciri boyunca tekrarlanan amid bağları (-CO-NH-) ile tanımlanan aynı polimer omurga yapısını ifade eder.

Polyamid 6 dünya çapında en çok tüketilen mühendislik termoplastiklerinden biridir. Yıllık üretim hacmi aşıyor 4 milyon metrik ton Malzeme, otomotiv ve elektronikten tekstil ve gıda ambalajına kadar çeşitli endüstrilerin ayrılmaz bir parçasıdır. PA6'nın ne anlama geldiğini anlamak yalnızca başlangıç ​​noktasıdır; kimyası, performans özellikleri ve işleme davranışı, ticari olarak neden bu kadar baskın hale geldiğini tanımlar.

Polyamid 6'nın Arkasındaki Kimya

Poliamid 6, siklik bir amid olan ε-kaprolaktamın hidrolitik halka açılması polimerizasyonu yoluyla sentezlenir. Bu işlem, iki ayrı monomerin (hekzametilendiamin ve adipik asit) yoğunlaşma polimerizasyonuyla yapılan Poliamid 66'dan (PA66) temel olarak farklıdır. PA6'nın tek monomer kökeni ona PA66'ya kıyasla daha düzgün ve biraz daha esnek bir zincir yapısı kazandırır.

PA6 omurgası boyunca tekrarlanan amid grubu (-CONH-), aşağıdakiler de dahil olmak üzere birçok temel özelliğinden sorumludur:

• Mekanik sertliğe ve yüksek erime noktasına katkıda bulunan güçlü moleküller arası hidrojen bağı
• Su moleküllerine olan ilgi, boyutsal stabiliteyi etkileyen nem emilimine (higroskopisite) yol açar
• Yağlara, greslere, yakıtlara ve çoğu organik çözücüye karşı kimyasal direnç
• Amit bağını hidrolize edebilen güçlü asit ve bazlara karşı duyarlılık

Poliamid 6'nın kristallik derecesi tipik olarak %35 ila %45 işleme koşullarına bağlı olarak. Daha yüksek kristallik, daha fazla sertlik, güç ve kimyasal dirençle ilişkilidir; daha düşük kristallik ise darbe dayanıklılığını ve esnekliği artırır. Bu denge, üretim sırasında çekirdekleştirici maddeler, soğutma hızları ve tavlama protokolleri aracılığıyla ayarlanabilir.

Ticari PA6 kalitelerinin moleküler ağırlığı önemli ölçüde değişiklik gösterir. Standart enjeksiyon kalıplama kaliteleri tipik olarak ortalama sayı moleküler ağırlıklarına (Mn) sahiptir. 15.000 ila 40.000 g/mol Fiber sınıfı ve film sınıfı varyantlar, belirli çekme ve uzama taleplerini karşılamak için daha yüksek moleküler ağırlıklara ulaşabilir.

PA6'nın Temel Fiziksel ve Mekanik Özellikleri

Polyamid 6'nın performans profili, onu mevcut en çok yönlü mühendislik termoplastiklerinden biri haline getirir. Aşağıdaki tablo, kalıplanmış kuru (DAM) durumdaki dolgusuz, standart dereceli PA6'nın tipik özelliklerini özetlemektedir:

Dikkat gerektiren bir özellik nem emilimidir. PA6 ortamdaki nemi emer ve doygunlukta (denge nem içeriği veya EMC) özellikler önemli ölçüde değişir. Çekme mukavemeti düşebilir %20–30 darbe direnci ve kopma uzaması artarken. Bu, şartlandırılmış durumda (ıslak) test edilen PA6 parçalarının, kalıplamadan hemen sonra (kuru) test edilen aynı parçalardan oldukça farklı davrandığı anlamına gelir. Mühendisler yapısal uygulamalar için tasarım yaparken bunu hesaba katmalıdır.

Termal Davranış

Polyamid 6, 220°C civarında bir erime noktasına sahiptir ve bu da onu orta sıcaklıktaki mühendislik plastikleri aralığına rahatlıkla yerleştirir. 1,8 MPa yük altında ısı sapması sıcaklığı (HDT), dolgusuz kaliteler için yaklaşık 55-65°C'dir, ancak bu, cam elyaf takviyesiyle önemli ölçüde artar; %30 cam dolgulu bir PA6, 1,8 MPa'lık bir HDT'ye ulaşabilir. 200°C veya daha yüksek . Bu, güçlendirilmiş PA6'yı, ısıya maruz kalmanın günlük bir gerçeklik olduğu kaporta altı otomotiv uygulamaları için uygun hale getirir.

PA6 ve PA66: Nasıl Farklılaşırlar ve Ne Zaman Seçilmeli?

Poliamid 6 ve Poliamid 66 ticari açıdan en önemli iki naylon çeşididir ve sıklıkla karşılaştırılırlar. Benzer bir kimyasal aileyi paylaşsalar da farklılıkları gerçek uygulamalarda önemlidir.

Tüketici ürünleri, yapısal olmayan muhafazalar, tekstil elyafları gibi genel amaçlı uygulamaların çoğu için PA6, daha düşük maliyeti, enjeksiyonlu kalıplama sırasında daha iyi akışı ve üstün yüzey estetiği nedeniyle tercih edilen seçimdir. 150°C'nin üzerindeki sıcaklıklara sürekli maruz kalmayı gerektiren zorlu otomotiv veya endüstriyel uygulamalar için PA66'nın bir avantajı vardır. Ancak stabilizatör paketleri ve cam takviyesiyle PA6, bu performans açığının çoğunu kapatacak şekilde tasarlanabilir.

Polyamid 6'nın Ortak Sınıfları ve Formülasyonları

Ham doldurulmamış PA6 sadece temeldir. Ticari manzara, belirli performans hedefleri için tasarlanmış düzinelerce değiştirilmiş kaliteyi içerir. Başlıca kategoriler şunlardır:

Cam Elyaf Takviyeli PA6

Ağırlıkça %15, %30 veya %50 oranında cam elyafı eklemek PA6'yı yapısal bir malzemeye dönüştürür. %30 cam dolgulu PA6 sınıfı tipik olarak çekme mukavemeti sağlar 160–180 MPa ve 8.000-10.000 MPa'lık bir bükülme modülü - doldurulmamış baz reçinenin sertliğinin kabaca üç ila dört katı. Bu güçlendirilmiş model, otomotiv montajlarındaki yapısal braketler, motor kapakları, elektrik muhafazaları ve yük taşıma klipsleri için standart bir seçimdir.

Alev Geciktirici PA6

Elektrikli ve elektronik uygulamalar için alev geciktirici (FR) dereceli Poliamid 6, genellikle 0,4 mm kadar ince olan belirli duvar kalınlıklarında UL 94 V-0 derecelerine ulaşmak için halojen içermeyen veya halojenli katkı maddeleri içerir. Bu sınıflar, IEC 60695 ve UL standartlarına uygun olarak ateşleme riskinin en aza indirilmesi gereken devre kesici muhafazaları, röle tabanları, konnektör gövdeleri ve diğer bileşenler için kritik öneme sahiptir.

Darbe Modifiyeli PA6

EPDM veya maleik anhidrit aşılı poliolefinler gibi elastomerik değiştiriciler yoluyla kauçuğun sertleştirilmesi, düşük sıcaklıktaki darbe direncini önemli ölçüde artırır. Süper tok PA6 kaliteleri Charpy çentikli darbe değerlerine ulaşabilir 50–80 kJ/m² 5–8 kJ/m² standart kalitelerle karşılaştırıldığında. Bu formülasyonlar spor malzemelerinde, alet muhafazalarında ve otomotiv tampon bileşenlerinde kullanılır.

Isı Stabilize PA6

Standart PA6, uzun süreli maruz kalma senaryolarında 100°C'nin üzerinde termal oksidatif bozulmaya uğrar. Isıyla stabilize edilmiş kaliteler, 120–130°C sıcaklıklarda sürekli hizmet ömrünü uzatmak için bakır bazlı veya engellenmiş amin stabilizatör sistemleri içerir. Bu, hava emme manifoldları, soğutma sistemi bileşenleri ve ısı üreten otomotiv alt sistemlerinin yakınındaki diğer parçalar için geçerlidir.

Mineral Dolgulu ve Karbon Fiber Kaliteleri

Cam elyaflara kıyasla daha düşük maliyetle boyutsal stabiliteyi, sertliği ve yüzey sertliğini geliştirmek için talk veya wollastonit gibi mineral dolgu maddeleri eklenir. Karbon fiberle güçlendirilmiş PA6, olağanüstü spesifik sertlik sağlar ve malzeme maliyetleri önemli ölçüde daha yüksek olmasına rağmen, havacılık ve yüksek performanslı spor ekipmanlarındaki hafif yapısal uygulamalarda giderek daha fazla tercih edilmektedir.

PA6 Nasıl İşlenir: Üretim Yöntemleri

Poliamid 6, çok çeşitli polimer işleme yöntemleriyle uyumludur ve bu da ticari çok yönlülüğüne önemli ölçüde katkıda bulunur. İşleme yönteminin seçimi, amaçlanan ürün geometrisine ve son kullanım gereksinimlerine bağlıdır.

Enjeksiyon Kalıplama

Enjeksiyon kalıplama, mühendislik uygulamalarında PA6 için baskın işleme yöntemidir. Tipik erime sıcaklıkları 240°C ila 280°C 60–100°C kalıp sıcaklıkları ile kristalliği ve yüzey kaplamasını kontrol etmek için kullanılır. Ön kurutma önemlidir: PA6 peletlerinin, kalıplama sırasında moleküler ağırlık kaybına, yüzey kusurlarına (yayılma, çizgilenme) ve mekanik özelliklerin azalmasına neden olan hidrolitik bozunmayı önlemek için işlenmeden önce %0,2'nin altındaki nem içeriğine kadar kurutulması gerekir. Nem alma kurutucusunda 80°C'de 4-6 saat kurutmak standart uygulamadır.

Ekstrüzyon

PA6 yaygın olarak profillere, tüplere, çubuklara, filmlere ve levhalara ekstrüde edilir. Film sınıfı PA6, mükemmel oksijen ve aroma bariyeri özellikleri nedeniyle gıda ambalajlarında bariyer tabakası olarak yaygın şekilde kullanılır. PA6'yı polietilen veya polipropilen katmanlarla birleştiren birlikte ekstrüde edilmiş çok katmanlı filmler, esnekliği, bariyer performansını ve ısıl yapışmayı dengeleyen paketleme çözümleri sunar. PA6 filmi oksijen iletim hızlarına ulaşır 30 cc·mil/100 inç²·gün'ün altında kuru koşullar altında.

Elyaf Üretimi için Eriyik Eğirme

Tekstil endüstrisi çorap, spor giyim, mayo, halı ve endüstriyel kumaşlar için eritilerek eğrilmiş PA6 elyaflara (Naylon 6 elyaflar) güveniyor. Eriyik eğirme işlemi, erimiş PA6'nın düzelerden ekstrüde edilmesini, ardından hedef mukavemet ve uzama değerlerine ulaşmak için çekme ve dokulandırmayı içerir. Ticari PA6 filament iplikler tipik olarak aşağıdaki aralıkta mukavemet sergilerler: 4–7 g/denye Bu da onları dayanıklı, aşınmaya dayanıklı ve tekrarlanan mekanik stres altında dirençli hale getirir.

Şişirme ve Rotasyonel Kalıplama

PA6'nın özel üflemeli kalıplama kaliteleri, kimyasal direnç ve mekanik bütünlüğün birleşiminin gerekli olduğu yakıt hatları, sıvı depoları ve içi boş otomotiv bileşenleri üretmek için kullanılır. PA6 tozuyla rotasyonel kalıplama, endüstriyel kaplarda ve özel muhafazalarda uygulanır, ancak bu, polietilen kalitelerine göre daha az yaygındır.

PA6'nın Endüstrilerdeki Başlıca Uygulamaları

Polyamid 6'nın uygulama aralığı son derece geniştir. Aşağıda PA6'nın standart veya tercih edilen bir malzeme olduğu birincil endüstriler ve belirli son kullanım uygulamaları bulunmaktadır.

Otomotiv Endüstrisi

Otomotiv sektörü, mühendislik sınıfı PA6'nın en büyük tüketicisidir ve kabaca %35–40 toplam PA6 mühendislik plastiği tüketiminin. Camla güçlendirilmiş veya ısıyla stabilize edilmiş PA6'dan yapılan temel otomotiv bileşenleri şunları içerir:

• Hava emme manifoldları ve rezonatörler
• Motor kapakları ve yağ karterleri (belirli platformlarda)
• Soğutma sistemi muhafazaları ve termostat gövdeleri
• Pedal braketleri ve kablo kılavuzları
• Yakıt hattı konnektörleri ve sıvı kanalları
• Yapısal klipsler, bağlantı elemanları burçları ve kapı kolu mekanizmaları

Otomotiv endüstrisinin hafif araç tasarımına (yakıt verimliliğini artırmak ve CO₂ emisyonlarını azaltmak için) geçişi, metal bileşenlerin cam takviyeli PA6 ile değiştirilmesini teşvik etmeye devam ediyor; bu eğilim genellikle "metal değişimi" olarak tanımlanır. Tipik bir modern araç şunları içerir: 15 ve 25 kg PA6 ve PA66 çoğunluk payını temsil eden poliamid malzemelerden oluşuyor.

Elektrik ve Elektronik (E&E) Uygulamaları

FR sınıfı ve genel amaçlı PA6, mekanik mukavemet, boyutsal stabilite ve elektriksel yalıtım özelliklerinin birleşiminden dolayı elektrikli bileşenlerde yaygın olarak kullanılmaktadır. PA6'nın yüzey direnci aşıyor 10¹³Ω ve dielektrik dayanımı tipik olarak 14–16 kV/mm'dir, bu da onu konnektör muhafazaları, röle muhafazaları, devre kesici tabanları, terminal blokları ve motor bobini çekirdekleri için çok uygun kılar.

Tekstil ve Elyaf Uygulamaları

Hacim bazında bakıldığında, elyaf aslında Polyamid 6'nın dünya çapındaki en büyük uygulamasıdır ve yaklaşık olarak yaklaşık %60-65 toplam PA6 üretiminin. Naylon 6 elyafları çoraplarda, iç çamaşırlarında, spor giyimde, döşemelik kumaşlarda ve halılarda görülür. PA6 elyafının olağanüstü aşınma direnci ve elastik geri kazanımı, PA66 ve polyester ile rekabet ettiği halı yüzey elyaflarında onu özellikle değerli kılmaktadır.

Gıda Ambalajı

PA6 filmi, özellikle vakumla paketlenmiş etler, peynir ve işlenmiş gıdalar için esnek gıda ambalajlamasında önemli bir malzemedir. Poliolefinlere göre üstün bariyer özellikleri, oksidatif bozulmaya yol açan oksijen girişini önleyerek raf ömrünü önemli ölçüde uzatır. PA6 bazlı ambalaj filmleri ayrıca mükemmel delinme direnci sergiler ve 121°C'ye kadar sıcaklıklarda pastörizasyona ve imbik işlemlerine dayanabilir.

Endüstriyel ve Tüketici Ürünleri

PA6, elektrikli alet muhafazalarında, spor ekipmanlarında (kayak bağları, tırmanma donanımı, bisiklet bileşenleri), endüstriyel konveyör bileşenlerinde, dişliler ve burçlarda, fermuarlarda ve kablo yönetim sistemlerinde ve pnömatik bağlantılarda yaygın olarak kullanılmaktadır. Dayanıklılık, aşınma direnci ve işlenebilirlik kombinasyonu, onu hem enjeksiyonla kalıplanmış seri üretim parçaları hem de işlenmiş yarı mamul stoklar için pratik bir seçim haline getirir.

Polyamid 6'nın Neme Duyarlılığını Anlamak

Nem yönetimi, PA6 ile çalışmanın pratik açıdan en önemli yönlerinden biridir ve hem işleme hem de son kullanım performansını etkiler. PA6 higroskopiktir; çevredeki bağıl nem ile dengeye ulaşana kadar ortam ortamından suyu emer.

%50 bağıl nemde ve 23°C'de (ISO 1110'a göre tipik şartlandırılmış durum), PA6 yaklaşık olarak emer Ağırlıkça %2,5–3,0 nem . Tam doygunlukta (suya batırılmış halde) bu oran kabaca %9-10'a yükselir. Bu nem seviyeleri aşağıdakileri doğrudan etkiler:

• Boyutsal kararlılık: PA6, nem içeriği arttıkça boyutsal değişim (şişme) sergiler ve emilen nemin yüzdesi başına yaklaşık %0,7-1,0 oranında doğrusal genleşme gösterir. Hassas uyum sağlayan bileşenler için bunun toleransa dahil edilmesi gerekir.
• Çekme mukavemeti ve modülü: Su, moleküller arası hidrojen bağını bozarak plastikleştirici görevi gördüğünden, her ikisi de nem alımıyla azalır.
• Darbe dayanımı: Artan süneklik nedeniyle nem içeriği arttıkça iyileşir. Şartlandırılmış PA6, düşük sıcaklıkta darbe testinde DAM PA6'dan önemli ölçüde daha dayanıklıdır.
• İşleme kalitesi: Yeterli kurutma olmadan işlenen ıslak peletler, yüzey kusurları, boşluklar, azaltılmış moleküler ağırlık ve bozulmuş mekanik özellikler içeren parçalar üretir.

Yapısal uygulamalar için PA6'yı belirleyen mühendisler, hizmet içi performansı olduğundan fazla tahmin etmekten kaçınmak için kalıplanmış kuru değerlerden ziyade her zaman şartlandırılmış mekanik verilere (beklenen hizmet nem içeriğinde) referans vermelidir.

PA6'nın Sürdürülebilirliği ve Geri Dönüşümü

Sürdürülebilirlik, malzeme seçiminin giderek daha kritik bir boyutu haline geliyor ve Polyamid 6, diğer birçok mühendislik plastiğine kıyasla daha olumlu bir kullanım ömrü sonu profiline sahip. PA6, özellikle birden fazla işlem döngüsünden sonra moleküler ağırlık ve özelliklerde bir miktar bozulmayla birlikte mekanik olarak geri dönüştürülebilir - yeniden eritilebilir ve yeni parçalara yeniden işlenebilir. Halı elyaflarından, balık ağlarından ve tekstil atıklarından elde edilen endüstriyel hurdalar ve tüketici sonrası PA6, dünya çapında çeşitli programlarda büyük ölçekte toplanıp geri dönüştürülmektedir.

Kimyasal geri dönüşüm PA6 için PA66'ya kıyasla özellikle avantajlıdır. PA6 tek bir monomerden (kaprolaktam) yapıldığından, hidroliz veya glikoliz yoluyla tekrar saf kaprolaktama depolimerize edilebilir ve geri kazanılan monomer daha sonra işlenmemiş kalitedeki PA6'ya yeniden polimerize edilebilir. Bu kapalı döngü geri dönüşüm yolu halihazırda ticari olarak faaliyettedir; Aquafil dahil şirketler, atılmış balık ağları ve halı elyafları gibi tüketim sonrası atıklardan yapılan ve işlenmemiş üretime göre önemli ölçüde daha düşük karbon ayak izine sahip, yenilenmiş bir PA6 elyafı olan Econyl'i üretmektedir.

Yaşam döngüsü değerlendirmeleri, 1 kg işlenmemiş PA6 üretmenin yaklaşık olarak gerekli olduğunu göstermektedir. 120–130 MJ enerji tüketir ve yaklaşık 6-8 kg CO₂ eşdeğeri emisyon üretir. Geri dönüştürülmüş PA6, geri dönüşüm yoluna bağlı olarak bu rakamları %50-80 oranında azaltır ve bu da onu kimya açısından daha geri dönüştürülebilir mühendislik polimerlerinden biri haline getirir.

Bitki bazlı hammaddelerden türetilen biyo bazlı kaprolaktam da PA6 üretiminde fosil yakıt bağımlılığını azaltmanın bir yolu olarak aktif olarak geliştirilme aşamasındadır, ancak ticari ölçek şu an için sınırlı kalmaktadır.

PA6 için Sınırlamalar ve Tasarım Hususları

Polyamid 6 ilgi çekici bir özellik kombinasyonu sunarken, her uygulama için evrensel olarak uygun değildir. Tasarımcılar ve mühendisler aşağıdaki sınırlamaların farkında olmalıdır:

• Nemin neden olduğu boyutsal değişim: Tartışıldığı gibi, higroskopik şişme sınırları, değişen neme veya doğrudan suya batırılmaya maruz kalan dar toleranslı düzeneklerde, uygun tasarım telafisi olmadan kullanılır.
• UV bozulması: Modifiye edilmemiş PA6, uzun süreli UV ışınlarına maruz kaldığında bozunarak yüzeyin tebeşirlenmesine, kırılganlaşmasına ve renk değişikliklerine yol açar. Dış mekan uygulamaları için UV stabilizeli kaliteler veya koruyucu kaplamalar gereklidir.
• Asit ve kuvvetli baz hassasiyeti: PA6, amid bağını hidrolize eden ve zincirin kesilmesine neden olan konsantre mineral asitler (HCl, H₂SO₄) ve güçlü alkalilerin saldırısına uğrar. Bu tür kimyasalları içeren uygulamalar alternatif malzemeler gerektirir.
• Sürekli yük altında sürünme: Tüm yarı kristal termoplastikler gibi PA6 da, özellikle yüksek sıcaklıklarda veya şartlandırılmış durumlarda uzun vadeli yapısal uygulamalarda dikkate alınması gereken bir sürünme (sabit yük altında yavaş deformasyon) sergiler.
• Büzülme ve çarpılma: PA6'nın nispeten yüksek bir kalıp çekmesi vardır (doldurulmamış kaliteler için %0,6-1,8 ve cam dolgulu kaliteler için anizotropik olarak %0,3-0,7), bu da düz veya asimetrik parçalarda çarpıklığı en aza indirmek için dikkatli kalıp tasarımı ve işleme parametresi kontrolü gerektirir.

Bu sınırlamaların işi bozduğu uygulamalar için alternatifler arasında PA12 (daha düşük nem emilimi), POM (daha iyi boyutsal kararlılık), PPS (üstün kimyasal ve termal direnç) veya PEEK (aşırı performans ancak önemli ölçüde daha yüksek maliyet) bulunur.
