PA 6 ve PA 12 arasındaki fark nedir?

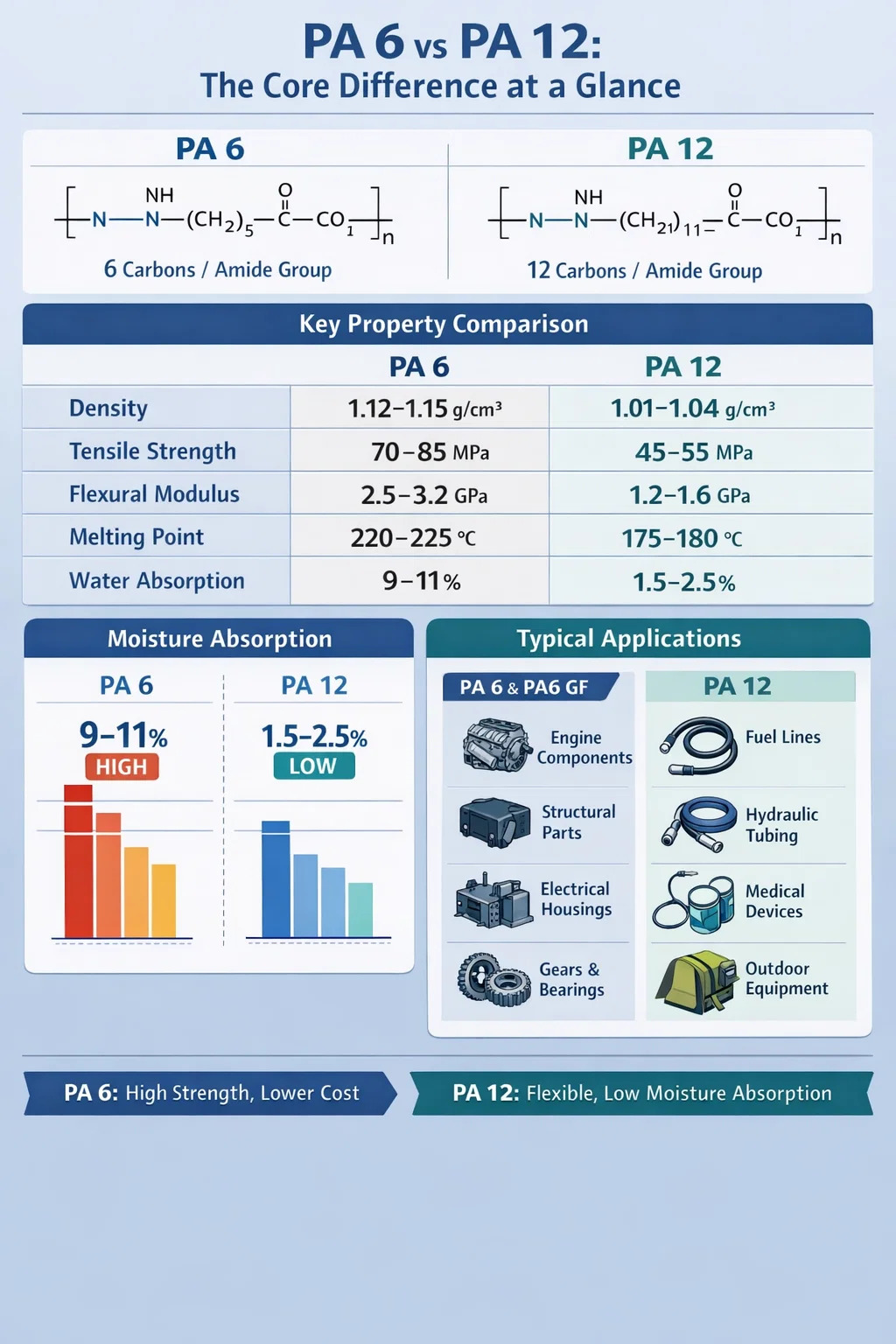

PA 6 ve PA 12: Bir Bakışta Temel Fark

PA 6 (Poliamid 6, aynı zamanda Naylon 6 olarak da bilinir) ve PA 12 (Poliamid 12, ayrıca Naylon 12 olarak da bilinir), poliamid ailesinden mühendislik termoplastikleridir, ancak moleküler yapı, nem emme, kimyasal direnç, mekanik özellikler ve işleme davranışı açısından önemli ölçüde farklılık gösterirler. İsimlerindeki sayı, monomer zincirindeki karbon atomlarının sayısını ifade eder; PA 6, kaprolaktamdan (6 karbon) yapılırken, PA 12, laurolaktamdan (12 karbon) türetilir. Görünüşte basit olan bu yapısal farklılık, gerçek dünya uygulamalarında çarpıcı biçimde farklı malzeme davranışları yaratır.

Kısacası: PA 6 daha yüksek sertlik, daha iyi mekanik mukavemet ve daha düşük maliyet sunarak yapısal ve yük taşıyan bileşenler için idealdir. PA 12 boyutsal kararlılık, düşük nem emilimi ve esneklik açısından üstündür; bu da onu borular, yakıt hatları ve nem direncinin kritik olduğu dış mekan uygulamaları için tercih edilen seçenek haline getirir. Cam elyaf takviyesi eklendiğinde — şekillendirme PA6 GF malzemeleri — PA 12 ile sertlik açısından performans farkı PA 6'nın lehine daha da genişliyor.

Moleküler Yapı ve Amid Grubu Yoğunluğu

PA 6 ve PA 12 arasındaki temel fark, polimer omurgası boyunca amid gruplarının (-CO-NH-) ne sıklıkla ortaya çıktığıdır. PA 6'da her 6 karbon atomunda bir amid bağı oluşur. PA 12'de aralık, her bir amid bağlantısı arasındaki 12 karbon atomuna kadar uzanır.

Amit grupları hidrofiliktir; hidrojen bağları yoluyla su moleküllerini çeker ve bağlarlar. Bu, daha yüksek amid grubu yoğunluğuna sahip PA 6'nın PA 12'den önemli ölçüde daha fazla nem emdiği anlamına gelir. PA 6, suda doygunlukta %9-11'e kadar nemi emebilirken, PA 12 yalnızca %1,5-2,5'i emer. Bu küçük bir fark değildir; ürünün hizmet ömrü boyunca boyutsal kararlılığı, mekanik performansı ve elektriksel özellikleri doğrudan etkiler.

PA 12'deki daha uzun alifatik zincir aynı zamanda daha fazla zincir hareketliliğine ve daha düşük cam geçiş sıcaklığına da katkıda bulunur. PA 12, -40°C'ye kadar düşük sıcaklıklarda bile esnek kalır, bu nedenle otomotiv yakıtında ve soğuk iklim uygulamalarındaki fren hatlarında yaygın olarak kullanılır.

Temel Özellik Karşılaştırması: PA 6 ve PA 12

Aşağıdaki tablo, bu iki poliamid arasında seçim yapan tasarım mühendisleri için en önemli malzeme özelliklerinin yan yana teknik karşılaştırmasını sunmaktadır.

Nem Emme ve Boyutsal Kararlılık

Nem emilimi, pratik mühendislikte PA 6'yı PA 12'den ayıran en kritik faktörlerden biridir. PA 6 parçalarının boyutları istenilen oranda değiştirilebilir. uzunluğu %1,5–2,0 Kalıplamadan sonra zamanla atmosferik nemi emdikleri için. Bu durum, tasarımda şartlandırmanın dikkate alınmadığı veya boyut değişimini bastırmak için cam elyaf takviyesi kullanılmadığı sürece, takviyesiz PA 6'dan yapılmış hassas bileşenlerin dar toleranslı montajlarda kullanımını zorlaştırır.

Buna karşılık PA 12, aynı koşullar altında %0,5'ten daha az boyutsal değişiklikler gösterir. Bu, onu hizmette çok daha öngörülebilir hale getirir ve tasarımcıların, değişen nem ortamlarında uyum ve işlevin tutarlı kalması gereken hidrolik konektörler, hassas bağlantı parçaları ve küçük çaplı borular için PA 12'yi seçmesinin başlıca nedenlerinden biridir.

Nem ayrıca mekanik özellikleri de etkiler. Kalıplanmış olarak kuru olarak test edilen bir PA 6 parçası 80 MPa gerilme mukavemeti gösterebilir, ancak %50 bağıl nemde denge nem içeriğine kadar şartlandırıldıktan sonra bu yaklaşık 55-60 MPa'ya düşebilir. Bu, yapısal uygulamalar için PA 6 belirlenirken dikkate alınması gereken bilinen bir ödündür. PA 12 çok daha az değişiklik gösterir; şartlandırılmış mekanik özellikleri kuru değerlerine yakın kalır, bu da tasarımcılar için malzeme spesifikasyonunu basitleştirir.

Cam Elyaf Takviyeli PA 6: PA6 GF Malzemelerinin Masaya Getirdikleri

PA 6'ya cam elyafı eklendiğinde, ortaya çıkan PA6 GF malzemesi (genellikle PA6 GF15, PA6 GF30, PA6 GF50, vb. olarak mevcuttur, burada sayı, ağırlık yüzdesine göre cam elyaf içeriğini gösterir) sertlik ve dayanıklılık açısından dramatik bir dönüşüme uğrar. Bu, mühendislik plastiklerinde en yaygın kullanılan güçlendirme stratejilerinden biridir.

Cam Elyaf PA 6 Performansını Nasıl Değiştirir?

PA6 GF30 (%30 cam elyaf takviyeli PA 6) en yaygın olarak belirtilen kalitedir. Şunları sunar:

• Çekme mukavemeti 170–190 MPa , takviyesiz PA 6'nın iki katından fazla
• Eğilme modülü 8–10 GPa , saf PA 6 için 2,5–3,2 GPa ile karşılaştırıldığında
• Azaltılmış nem emilimi — cam elyafın kendisi suyu emmez, bu nedenle kompozitteki etkili nem alımı, saf PA 6'ya göre önemli ölçüde daha düşüktür.
• Geliştirilmiş boyutsal kararlılık - eğrilme ve kalıplama sonrası büzülme azalır, ancak anizotropik büzülme, fiber oryantasyonu nedeniyle yeni bir husus haline gelir
• Isı saptırma sıcaklığı yaklaşık olarak artar 200–210°C (1,8 MPa yükte saf PA 6 için ~185°C'ye kıyasla)

PA6 GF malzemeleri, otomotiv emme manifoldlarında, motor kapaklarında, yapısal braketlerde, elektrik muhafazalarında ve endüstriyel pompa bileşenlerinde yaygın olarak kullanılmaktadır. Yüksek sertlik, iyi ısı direnci ve nispeten düşük hammadde maliyetinin birleşimi, PA6 GF30'u piyasadaki en uygun maliyetli mühendislik bileşimlerinden biri haline getirir.

PA6 GF ve PA 12: Doğrudan Bir Karşılaştırma

PA6 GF malzemeleri takviyesiz PA 12 ile karşılaştırırken seçim daha incelikli hale gelir. PA6 GF30, sertlik ve ısı direnci açısından PA 12'den önemli ölçüde daha iyi performans gösterecek, ancak PA 12 esneklik, yakıtlara ve hidrolik sıvılara karşı kimyasal direnç ve düşük sıcaklıkta dayanıklılık konularında yine de galip gelecek. Uygulama yüksek sıcaklıklarda çalışan sert bir yapısal parça gerektiriyorsa, PA6 GF açık ara kazanandır. Parça esnek bir yakıt hattı veya fren hidroliğine ve -30°C kış sıcaklıklarına maruz kalan bir konnektör ise PA 12 doğru seçim olmaya devam ediyor.

Kimyasal Direnç: PA 12'nin Üstün Performans Gösterdiği Yer

PA 12, PA 6'ya kıyasla çok çeşitli kimyasallara karşı üstün dirence sahiptir. Düşük amid grubu yoğunluğu, onu hidrolize ve asitlerin, alkalilerin ve organik solventlerin saldırılarına karşı daha dirençli hale getirir. Otomotiv uygulamalarında bu, aşağıdakilere karşı daha iyi direnç anlamına gelir:

• Etanol karışımları (E10, E85) ve dizel dahil yakıtlar
• Hidrolik sıvılar ve fren sıvıları (DOT 4 ve DOT 5.1)
• Çinko klorür ve kalsiyum klorür yol tuzları
• Otomotiv gresleri ve yağlama yağları

PA 6, bu ortamların çoğunda yeterli performansı gösterir ancak mekanik yük altında çinko klorüre maruz kaldığında, çevresel stres çatlaması (ESC) olarak bilinen bir olay olan stres çatlaması gösterebilir. Bu, tarihsel olarak yol tuzları içeren yol sıçramasının mevcut olduğu kaporta altı ortamlardaki PA 6 klipsleri ve braketleriyle ilgili bir sorun olmuştur. PA 12'nin bu tür arızalara karşı duyarlılığı önemli ölçüde daha azdır.

Farmasötik ve gıdayla temas eden uygulamalar için PA 12, daha düşük ekstrakte edilebilir içeriği ve zaman içinde daha stabil yüzey kimyası nedeniyle bazı pazarlarda düzenleyici avantajlar da sunmaktadır.

PA 6 ve PA 12 Arasındaki İşleme Farkları

Her iki malzeme de esas olarak enjeksiyon kalıplama ve ekstrüzyon yoluyla işlenen termoplastiklerdir, ancak farklı erime noktaları ve nem hassasiyetleri farklı işleme gereksinimlerine yol açar.

Kurutma Gereksinimleri

Yüksek nem emilimi nedeniyle PA 6, uygun şekilde kurutulmadığı takdirde işleme sırasında hidrolitik bozulmaya karşı özellikle hassastır. PA 6 için önerilen kurutma koşulları tipik olarak 4–8 saat boyunca 80°C %0,2'nin altında bir nem içeriği elde etmek için bir nem alma kurutucusunda. PA 6'nın düzgün bir şekilde kurutulmaması, kalıplanmış parçada yayılma izlerine, moleküler ağırlığın azalmasına ve mekanik özelliklerin bozulmasına neden olur. PA6 GF malzemeleri aynı kurutma gereksinimlerini taşır.

PA 12, çok daha düşük higroskopisitesiyle daha az agresif kurutma gerektirir - tipik olarak 2–4 saat boyunca 80°C yeterlidir. Bu, yüksek hacimli üretimde işleme verimliliği avantajı sağlayabilir.

Eriyik Sıcaklığı ve Kalıp Sıcaklığı

PA 6, 240–280°C erime sıcaklıklarında işlenirken PA 12, 200–240°C'nin altındaki sıcaklıklarda çalışır. PA 12 için bu daha düşük işlem sıcaklığı, bazı durumlarda enerji tüketimini ve çevrim süresini azaltabilir. Ancak PA 12'nin düşük erime noktası aynı zamanda daha düşük sürekli servis sıcaklığına sahip olduğu anlamına da gelir; bu, kaput altı otomotiv bileşenleri gibi sıcak ortamlara yönelik parçaların belirlenmesinde önemlidir.

Büzülme ve Çarpılma

Takviyesiz PA 6, kalıplama sırasında izotropik olarak yaklaşık %1,0-1,5 oranında büzülür. PA6 GF malzemeleri anizotropik büzülme gösterir - akış yönünde daha düşük (yaklaşık %0,2-0,5) ve enine yönde daha yüksek (yaklaşık %0,6-1,2) - bu, çarpıklığın önlenmesi için kalıp tasarımında dikkate alınmalıdır. PA 12, %0,8-1,5 civarında orta düzeyde büzülme gösterir ve doğal esnekliği nedeniyle ince duvarlı parçalarda daha öngörülebilir davranır.

Termal Performans ve Uzun Süreli Isı Yaşlandırma

PA 6'nın erime noktası daha yüksektir (220–225°C) ve genellikle PA 12'den (175–180°C) daha iyi termal performansa sahiptir. PA6 GF malzemeleri cam elyafı ile güçlendirildiğinde 300 dereceye kadar sıcaklıklarda sürekli olarak çalışabilir. 130–150°C (ısı dengeleyici paketlerle birlikte) otomotiv kaporta altı uygulamaları için uygun hale getirir.

PA 12, daha düşük erime noktasına sahip olup, tipik olarak 100–110°C civarında sınırlanan sürekli bir servis sıcaklığına sahiptir. Motor ısısına veya yüksek ortam sıcaklıklarına sürekli maruz kalmayı gerektiren uygulamalar için bu, tasarımcıları PA6 GF malzemelerine ve hatta PA 46 veya PPA gibi daha yüksek sıcaklıktaki poliamidlere yönelten, diskalifiye edici bir sınırlama olabilir.

Her iki malzemenin de ısı stabilizeli kaliteleri mevcuttur. PA6 GF30 HS (ısı stabilizeli) kaliteleri genellikle 150°C'ye sürekli maruz kalmanın beklendiği ve 170°C'ye kadar kısa süreli piklerin tolere edildiği motor bileşenleri için belirtilir. Isı stabilizeli PA 12 kaliteleri, hizmeti sürekli olarak yaklaşık 120°C'ye kadar uzatır; bu bir gelişmedir, ancak yine de eşdeğer uygulamalarda PA6 GF'den daha düşüktür.

Tipik Uygulamalar: Her Malzemenin Kullanıldığı Yer

PA 6, PA6 GF malzemeleri ve PA 12'nin farklı özellik profilleri doğal olarak farklı uygulama alanlarına yol açmaktadır. Aşağıdaki döküm, büyük endüstrilerdeki gerçek dünyadaki kullanım kalıplarını yansıtmaktadır.

PA 6 ve PA6 GF — Temel Uygulama Alanları

• Otomotiv: Emme manifoldları (PA6 GF30/GF50), motor kapakları (PA6 GF30 HS), hava filtresi gövdeleri, emniyet kemeri bileşenleri, pedal sistemleri, jant kapakları
• Elektrik ve elektronik: Devre kesici muhafazaları, konnektör blokları, şalt sistemi bileşenleri, kablo bağları, motor muhafazaları
• Endüstriyel makineler: Dişliler, rulmanlar, burçlar, konveyör bant bileşenleri, pompa gövdeleri
• Tüketim malları: Elektrikli alet muhafazaları, bisiklet parçaları, bagaj çerçeveleri, spor malzemeleri
• Tekstil: İplik, çorap, giyim kumaşları (güçlendirilmemiş PA 6 elyaf)

PA 12 — Temel Uygulama Alanları

• Otomotiv boruları: Kamyonlar için yakıt hatları, fren hatları, hidrolik hatları, buhar yönetim boruları, havalı fren hatları
• Endüstriyel sıvı kullanımı: Pnömatik borular, kimyasal transfer hatları, basınçlı hava dağıtımı
• Tıbbi cihazlar: Kateter bileşenleri, cerrahi alet kulpları, ilaç dağıtım cihazı muhafazaları
• 3D baskı (SLS): PA 12 tozu, tutarlı erime davranışı ve işlem sonrası esnekliği nedeniyle seçici lazer sinterleme için baskın malzemedir
• Açık deniz ve deniz altı: Petrol ve gaz altyapısı için esnek borular, kablo kılıfları, göbek bileşenleri
• Ayakkabı: Kayak botu bileşenleri, sıfırın altındaki sıcaklıklarda esneklik gerektiren spor ayakkabı parçaları

Maliyet Konuları: PA 6 ve PA 12 Ekonomik Gerçekliği

Maliyet, malzeme seçiminde sıklıkla belirleyici bir faktördür ve PA 6 burada önemli bir avantaja sahiptir. PA 12'nin maliyeti tipik olarak PA 6'ya göre kilogram başına 2-3 kat daha fazladır ve bu prim PA6 GF30 ile PA 12 karşılaştırıldığında daha da artıyor. Fiyat farkı hammadde ekonomisini yansıtıyor — laurolaktam (PA 12 monomeri), küresel olarak çok büyük ölçekte üretilen kaprolaktamdan (PA 6 monomeri) daha karmaşık ve daha az yaygın olarak üretilen bir kimyasaldır.

Tasarımın PA 6 veya PA6 GF malzemelerini barındırabileceği yüksek hacimli tüketici ürünleri veya yapısal otomotiv bileşenleri için maliyet tasarrufları önemli düzeydedir. PA 12 eşdeğeri yerine (eğer yeterli sertlikte bir tane varsa) PA6 GF30 kullanarak yılda 500.000 emme manifoldu üreten büyük bir otomotiv OEM'i, ham madde tasarrufunun yılda milyonlarca dolara ulaştığını görecektir.

PA 12'nin maliyeti yalnızca belirli özellikleri (neme dayanıklılık, kimyasal dayanıklılık, esneklik, düşük sıcaklık performansı) uygulama tarafından gerçekten gerekli olduğunda haklı çıkar. PA 6 veya PA6 GF malzemelerinin yeterli olacağı durumlarda PA 12'nin aşırı belirtilmesi, daha az deneyimli tasarım programlarında yaygın ancak gereksiz bir maliyettir.

Eklemeli İmalatta PA 6, PA6 GF ve PA 12

Eklemeli üretim bağlamında, özellikle seçici lazer sinterleme (SLS) PA 12, toz yataklı füzyon pazarına hakimdir. Daha düşük erime noktası, dar erime aralığı ve olumlu yeniden katılaşma davranışı, yapılar arasında kullanılmayan tozun aşırı bozulması olmadan SLS sistemlerinde işlenmesini kolaylaştırır. Dünya çapında en yaygın kullanılan ticari SLS tozu - EOS PA 2200 - PA 12 sınıfıdır.

PA 6 ve PA6 GF malzemeleri SLS'ye başarıyla uyarlandı; birçok tedarikçi artık daha yüksek sertlik için cam boncuklar veya karbon fiberle güçlendirilmiş PA6 bazlı toz karışımları sunuyor. Ancak PA 6'nın daha yüksek erime noktası ve daha dar işlem penceresi, onu SLS sistemlerinde daha talepkar hale getiriyor ve bu süreçte PA 12 ile aynı pazar benimsenmesini sağlayamadı.

FDM (kaynaşmış biriktirme modellemesi) için PA 6 filamanları mevcuttur ancak malzemenin nemi ve bükülmeyi emme eğilimi nedeniyle yüksek sıcaklıkta ekstrüderler (240°C'nin üzerinde nozul) ve muhafazalar gerektirir. PA 12, daha düşük nem emilimi ve daha düşük işlem sıcaklıklarında daha iyi katman yapışması nedeniyle açık hava FDM ortamlarında daha iyi performans gösterir.

Sürdürülebilirlik ve Geri Dönüştürülebilirlik

Hem PA 6 hem de PA 12 termoplastiktir ve teorik olarak yeniden eritilerek geri dönüştürülebilir, ancak mekanik özellikleri, zincirin kesilmesi ve moleküler ağırlığın azalması nedeniyle her işlem döngüsünde bozulur. Uygulamada, post-endüstriyel geri dönüştürülmüş (PIR) içerik, kablo bağları, borular ve enjeksiyonla kalıplanmış muhafazalar gibi kritik olmayan uygulamalarda daha yaygın olarak kullanılır.

PA 6 kimyasal geri dönüşümünde önemli bir avantaja sahiptir. Kaprolaktam (PA 6 monomeri), PA 6 atıklarından depolimerizasyon yoluyla geri kazanılabilir ve işlenmemiş kalitedeki polimer üretiminde yeniden kullanılabilir. DSM (şimdi Envalior) ve Lanxess gibi şirketler bunun için ticari süreçler geliştirmiştir. PA 12 kimyasal geri dönüşümü daha az gelişmiştir ve ticari olarak daha az olgunlaşmıştır.

Karbon ayak izi açısından PA 12, monomerinin sentez yolunun daha karmaşık olması nedeniyle kilogram başına daha yüksek bir çevresel yüke sahiptir. Ancak PA 12 parçaları, nem ve kimyasalların PA 6'da neden olduğu bozulma olmadan agresif ortamlarda daha uzun süre dayanabildiğinden, yaşam döngüsü analizi bazen erken arızaları ve değiştirmeleri ortadan kaldırdığı uygulamalarda PA 12'yi tercih eder.

Her iki malzemenin de biyo bazlı versiyonları mevcuttur. Biyo bazlı PA 6 (hint yağı gibi yenilenebilir hammaddelerden biyolojik olarak türetilmiş kaprolaktam kullanılır) ve biyo bazlı PA 12 (hint yağından türetilen laurolaktam, Evonik tarafından Vestamid markası altında üretildiği şekliyle onlarca yıldır ticari olarak mevcuttur) fosil yakıt bağımlılığını azaltmak isteyen tasarımcılar için erişilebilirdir.

PA 6, PA6 GF ve PA 12 Arasında Nasıl Seçim Yapılır?

Bu materyaller arasındaki karar, uygulama gereksinimlerinin sistematik bir değerlendirmesiyle yönlendirilmelidir. Aşağıdaki kılavuz bir başlangıç çerçevesi sunmaktadır:

Bu ilk incelemeden sonra karar hala belirsiz olduğunda, tedarikçilerden malzeme testi numuneleri talep etmek ve mekanik özellikleri ölçmeden önce beklenen hizmet nemi içeriğine göre şartlandırma da dahil olmak üzere uygulamaya özel testler yapmak faydalı olacaktır. Kalıplanmış kuru PA 6 ile şartlandırılmış PA 12'nin test edilmesi, karşılaştırmayı gerçekçi olmayan bir yöne saptırır; malzemeleri her zaman gerçek hizmet koşullarını temsil eden eşdeğer şartlandırma durumları altında karşılaştırın.
